Zaman sabiti, bir kapasitörün şarj ve deşarj işlemlerinde çok önemli bir rol oynar. Bir kapasitör tedarikçisi olarak bu ilişkiyi anlamak, müşterilerimize en iyi ürünleri sunmak ve rehberlik etmek açısından çok önemlidir. Bu blogda zaman sabitinin bu süreçleri nasıl etkilediğini ve çeşitli uygulamalarda neden önemli olduğunu inceleyeceğiz.
Zaman Sabitini Anlamak
Yunanca tau (τ) harfiyle gösterilen zaman sabiti, kapasitörlerin incelenmesinde temel bir kavramdır. Devredeki direnç (R) ile kapasitörün kapasitansının (C) çarpımı olarak tanımlanır, yani τ = R × C. Zaman sabitinin birimi saniyedir.
Bir şarj veya deşarj devresinde zaman sabiti, kapasitörün ne kadar hızlı şarj veya deşarj olacağını belirler. Daha büyük bir zaman sabiti, kapasitörün şarj veya deşarjının daha uzun süreceği anlamına gelirken, daha küçük bir zaman sabiti daha hızlı bir işlemi gösterir.
Kondansatörün Şarj Edilmesi
Bir kapasitör bir direnç aracılığıyla bir voltaj kaynağına bağlandığında şarj olmaya başlar. Şarj işlemi sırasında herhangi bir t anında kapasitör üzerindeki voltaj, Vc, aşağıdaki denklemle açıklanabilir:
Vc(t) = V(1 - e^(-t/τ))
burada V besleme voltajıdır, t şarjın başlamasından bu yana geçen süredir ve τ zaman sabitidir.
Zaman sabitinin şarj işlemi üzerindeki etkisini göstermek için bir örnek düşünelim. 100 μF kapasitansa ve 10 kΩ dirence sahip bir kapasitörümüz olduğunu varsayalım. Zaman sabiti τ = R × C = 10.000 Ω × 0,0001 F = 1 saniye.
Bir zaman sabitinden sonra (t = τ = 1 saniye), kapasitör üzerindeki voltaj, besleme voltajının yaklaşık %63,2'sine ulaşacaktır. İki zaman sabitinden sonra (t = 2τ = 2 saniye) besleme geriliminin yaklaşık %86,5'ine ulaşacak, beş zaman sabitinden sonra (t = 5τ = 5 saniye) ise besleme gerilimine çok yakın olacaktır (yaklaşık %99,3).
Direnci veya kapasitansı arttırırsak zaman sabiti artacak ve kapasitörün şarj olması daha uzun sürecektir. Tersine, direnci veya kapasitansı azaltırsak zaman sabiti azalacak ve kapasitör daha hızlı şarj olacaktır.
Kondansatörün Boşaltılması
Yüklü bir kapasitör voltaj kaynağından ayrılıp bir dirence bağlandığında deşarj olmaya başlar. Deşarj işlemi sırasında kapasitör üzerindeki voltaj aşağıdaki denklemle açıklanabilir:
Vc(t) = V0e^(-t/τ)
burada V0, deşarjın başlangıcında kapasitör üzerindeki başlangıç voltajıdır, t, deşarjın başlangıcından bu yana geçen süredir ve τ, zaman sabitidir.
Şarj işlemine benzer şekilde zaman sabiti, kapasitörün ne kadar hızlı boşalacağını belirler. Bir zaman sabitinden sonra kapasitördeki voltaj başlangıç değerinin yaklaşık %36,8'ine düşecektir. İki zaman sabitinden sonra yaklaşık %13,5'e düşecek, beş zaman sabitinden sonra ise sıfıra çok yakın olacak.
Pratik Uygulamalar
Zaman sabitinin çeşitli uygulamalarda önemli etkileri vardır. Örneğin, filtreler ve osilatörler gibi elektronik devrelerde zaman sabiti, frekans tepkisini ve devrenin kararlı duruma ulaşması için gereken süreyi belirler.
Güç sistemlerinde zaman sabiti, enerji depolamak için kullanılan kapasitörlerin şarj ve deşarjını etkiler. Yavaş ve kontrollü enerji salınımının gerekli olduğu bazı uygulamalarda daha büyük bir zaman sabiti istenebilirken, hızlı tepki gerektiren uygulamalar için daha küçük bir zaman sabiti gerekebilir.
Kondansatör Tekliflerimiz
Kapasitör tedarikçisi olarak farklı ihtiyaçları karşılamak için geniş bir kapasitör yelpazesi sunuyoruz. BizimSeramik Vakum Kondansatörüyüksek gerilim uygulamaları için tasarlanmıştır ve mükemmel performans ve güvenilirlik sunar. Bu kapasitörlerin zaman sabiti, devredeki uygun direnç seçilerek ayarlanabildiğinden şarj ve deşarj işlemlerinin hassas kontrolü sağlanır.
BizimYüksek Gerilim Değişken KondansatörKapasitansın ayarlanmasında esneklik sağlar ve bu da zaman sabitini etkiler. Bu, şarj ve deşarj sürelerinin farklı çalışma koşullarına göre ayarlanması gereken uygulamalarda kullanışlıdır.

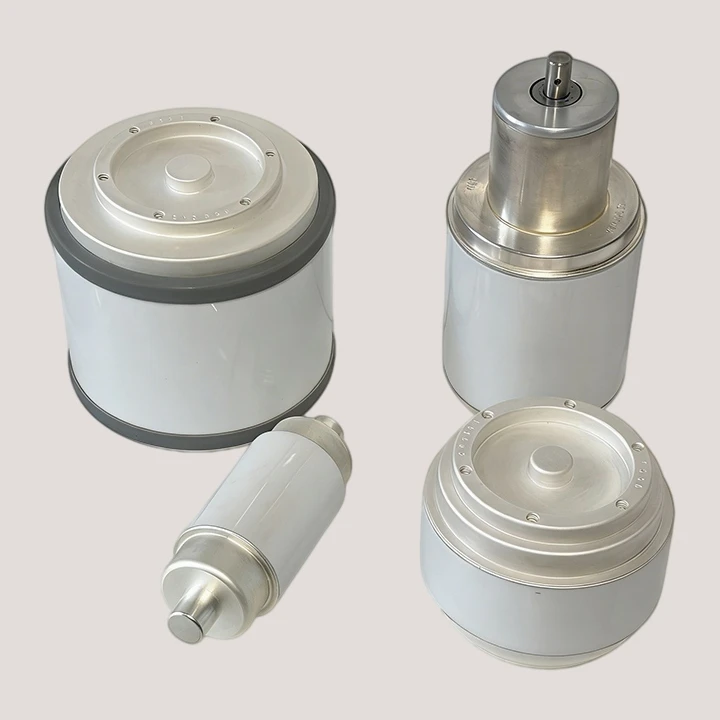

Biz de sunuyoruzKompakt KapasitörAlanı kısıtlı uygulamalara uygun çözümler. Bu kapasitörler hızlı şarj ve deşarj işleminin gerekli olduğu devrelerde kullanılabilir ve doğru direnç ve kapasitans kombinasyonu seçilerek zaman sabiti optimize edilebilir.
Doğru Zaman Sabitini Seçmenin Önemi
Bir devrenin düzgün çalışması için doğru zaman sabitini seçmek çok önemlidir. Zaman sabiti çok büyükse, kapasitörün şarjı veya deşarjı çok uzun sürebilir ve bu da devrede tepki sürelerinin yavaşlamasına neden olabilir. Öte yandan, zaman sabitinin çok küçük olması durumunda kondansatör çok hızlı şarj ve deşarj olabilir, bu da devrede kararsızlığa ve gürültüye neden olabilir.
Bir kapasitör tedarikçisi olarak, özel gereksinimlerini anlamak ve uygulamaları için en uygun zaman sabitini sağlayacak kapasitörleri ve dirençleri seçmelerine yardımcı olmak için müşterilerimizle yakın işbirliği içinde çalışıyoruz.
Çözüm
Zaman sabiti, kapasitörlerin şarj edilmesi ve deşarj edilmesinde kritik bir faktördür. Bir kapasitörün enerjiyi ne kadar hızlı depolayıp serbest bırakabileceğini belirler ve elektronik devrelerin performansı üzerinde önemli bir etkiye sahiptir. Zaman sabiti, direnç ve kapasitans arasındaki ilişkiyi anlayarak mühendisler ve tasarımcılar devrelerinin performansını optimize edebilirler.
Projeleriniz için kapasitör ihtiyacınız varsa detaylı görüşme için sizi bizimle iletişime geçmeye davet ediyoruz. Uzman ekibimiz, uygulamalarınızın başarısını garantilemek için doğru kapasitörlerin seçilmesinde ve teknik destek sağlanmasında size yardımcı olmaya hazırdır.
Referanslar
- Dorf, RC ve Svoboda, JA (2015). Elektrik Devrelerine Giriş. Wiley.
- Nilsson, JW ve Riedel, SA (2015). Elektrik Devreleri. Pearson.
