Yüksek Gerilim Kesicinin topraklama direncinin test edilmesi, elektrik sistemlerinin güvenliğini ve düzgün çalışmasını sağlayan kritik bir süreçtir. Yüksek Gerilim Kesicilerin tedarikçisi olarak doğru topraklama direnci testinin önemini anlıyorum. Bu blogda, Yüksek Gerilim Kesicinin topraklama direncinin etkili bir şekilde nasıl test edileceğine dair bazı bilgiler paylaşacağım.
Topraklama Direnci Testinin Önemini Anlamak
Topraklama, elektrik sistemlerinde temel bir güvenlik önlemidir. Arıza durumunda elektrik akımının toprağa akması için düşük dirençli bir yol sağlayarak ekipmanı ve personeli elektrik tehlikelerinden korur. Yüksek Gerilim Kesiciler için elektrik çarpmasını önlemek, yangın riskini azaltmak ve cihazın güvenilir şekilde çalışmasını sağlamak için uygun topraklama şarttır.
Yüksek topraklama direnci çeşitli sorunlara yol açabilir. Örneğin arıza sırasında topraklama direnci çok yüksekse arıza akımı toprağa etkin bir şekilde akamayabilir. Bu, Yüksek Gerilim Kesiciye ve diğer elektrikli bileşenlere zarar verebilecek aşırı gerilim koşullarına neden olabilir. Bu nedenle, sistemin güvenliğini ve performansını korumak için topraklama direncinin düzenli olarak test edilmesi çok önemlidir.
Test Öncesi Hazırlıklar
Topraklama direnci testine başlamadan önce çeşitli hazırlıkların yapılması gerekir. Öncelikle Yüksek Gerilim Kesicinin güvenli durumda olduğundan emin olun. Bu, güç kaynağının kesilmesini ve gerekli tüm güvenlik prosedürlerinin izlenmesini içerebilir. Yalıtımlı eldivenler ve koruyucu gözlükler gibi uygun kişisel koruyucu ekipmanı (PPE) kullanın.
Daha sonra gerekli test ekipmanlarını toplayın. Topraklama direnci test cihazı bu testin birincil aracıdır. Üç noktalı yöntem test cihazı ve dört noktalı yöntem test cihazı gibi farklı türde topraklama direnci test cihazları mevcuttur. Test cihazının seçimi, testin özel gereksinimlerine ve topraklama sisteminin özelliklerine bağlıdır.
Yüksek Gerilim Kesicinin topraklama sisteminin net bir şekilde anlaşılması da önemlidir. Bu, topraklama elektrotlarının yerleşimini, yerleştirildikleri toprağın türünü ve topraklama ağıyla ilgili diğer bilgileri bilmeyi içerir.
Test Yöntemleri
Üç Nokta Yöntemi
Üç nokta yöntemi topraklama direncini test etmek için en yaygın kullanılan yöntemlerden biridir. Bu yöntemde üç elektrot kullanılır: Yüksek Gerilim Kesicinin topraklama elektrodu (test edilen elektrot), bir akım elektrodu ve bir potansiyel elektrodu.
- Elektrot Yerleştirme:
- Akım elektrodunu, Yüksek Gerilim Kesicinin topraklama elektrodundan yaklaşık 20 - 30 metre mesafeye yerleştirin. Potansiyel elektrot, topraklama elektrodu ile akım elektrodu arasına, topraklama elektrodu ile akım elektrodu arasındaki mesafenin yaklaşık %62'si kadar bir mesafeye yerleştirilir.
- Ölçüm:
- Topraklama direnci test cihazını üreticinin talimatlarına göre topraklama elektroduna, akım elektroduna ve potansiyel elektroduna bağlayın. Test cihazı daha sonra mevcut elektrot aracılığıyla topraklama sistemine bilinen bir akımı enjekte edecek ve topraklama elektrotu ile potansiyel elektrot arasındaki voltajı ölçecektir. Ohm yasasını (R = V/I) kullanarak topraklama direnci hesaplanabilir.
Dört Nokta Yöntemi
Dört nokta yöntemi, özellikle büyük ölçekli topraklama sistemleri için üç nokta yöntemine göre daha doğru sonuç verir. Bu yöntemde dört elektrot kullanılır: iki akım elektrotu ve iki potansiyel elektrot.
- Elektrot Yerleştirme:
- İki akım elektrodunu Yüksek Gerilim Kesicinin topraklama elektrodundan belirli bir mesafeye yerleştirin. İki potansiyel elektrot mevcut elektrotların arasına yerleştirilir. Elektrotlar arasındaki mesafeler testin özel gereksinimlerine göre dikkatlice belirlenir.
- Ölçüm:
- Üç nokta yöntemine benzer şekilde topraklama direnci test cihazı elektrotlara bağlanır. Test cihazı, akım elektrotları aracılığıyla bir akım enjekte eder ve potansiyel elektrotlar arasındaki voltajı ölçer. Daha sonra topraklama direnci hesaplanır.
Topraklama Direncini Etkileyen Faktörler
Yüksek Gerilim Kesicinin topraklama direncini çeşitli faktörler etkileyebilir.
Toprak Koşulları
Toprak tipi topraklama direncinde önemli rol oynar. Örneğin kumlu toprak genellikle killi topraktan daha yüksek bir dirence sahiptir. Topraktaki nem içeriği de direnci etkiler. Kuru toprak, ıslak toprağa göre daha yüksek bir dirence sahiptir. Bu nedenle topraklama direncini test ederken toprak koşullarını dikkate almak önemlidir. Toprak kuruysa daha doğru test sonuçları elde etmek için topraklama elektrotlarının etrafındaki toprağı ıslatmak gerekebilir.
Sıcaklık
Sıcaklık aynı zamanda topraklama direncini de etkileyebilir. Genel olarak sıcaklık arttıkça toprağın direnci azalır, bu da topraklama direncini azaltır. Bu nedenle test sırasında sıcaklığın kaydedilmesi ve sonuçların analiz edilmesinde dikkate alınması tavsiye edilir.
Elektrot Tasarımı ve Kurulumu
Topraklama elektrotlarının tasarımı ve kurulumu çok önemlidir. Elektrotların boyutu, şekli ve malzemesi topraklama direncini etkileyebilir. Örneğin, daha büyük elektrotlar genellikle daha düşük topraklama direncine sahiptir. Gömme derinliği ve elektrotlar arasındaki bağlantı da dahil olmak üzere doğru kurulum, düşük dirençli bir topraklama yolu sağlamak açısından da önemlidir.
Test Sonuçlarının Yorumlanması
Topraklama direnci testi tamamlandıktan sonra sonuçların yorumlanması gerekir. Yüksek Gerilim Kesicinin kabul edilebilir topraklama direnci değeri, elektrik sisteminin türü, konumu ve uygulamanın özel gereksinimleri gibi çeşitli faktörlere bağlıdır.
Genel olarak çoğu Yüksek Gerilim Kesici için 5 ohm'un altındaki topraklama direnci kabul edilebilir kabul edilir. Ancak bazı durumlarda, özellikle yüksek riskli alanlarda veya kritik elektrik sistemlerinde daha düşük bir direnç değeri gerekli olabilir.
Ölçülen topraklama direnci kabul edilebilir değerden yüksekse daha fazla araştırma yapılması gerekir. Bu, topraklama elektrotlarının hasar, korozyon veya kötü bağlantı açısından kontrol edilmesini içerebilir. İlave topraklama elektrotlarının eklenmesi veya topraklama iyileştirme malzemelerinin kullanılması gibi topraklama sisteminin değiştirilmesi de gerekli olabilir.
Çözüm
Yüksek Gerilim Kesicinin topraklama direncinin test edilmesi, elektrik sistemlerinin güvenliğini ve güvenilirliğini sağlamanın hayati bir parçasıdır. Doğru test yöntemlerini izleyerek, topraklama direncini etkileyen faktörleri dikkate alarak ve test sonuçlarını doğru yorumlayarak, Yüksek Gerilim Kesici için düşük dirençli bir topraklama yolu sağlayabiliriz.

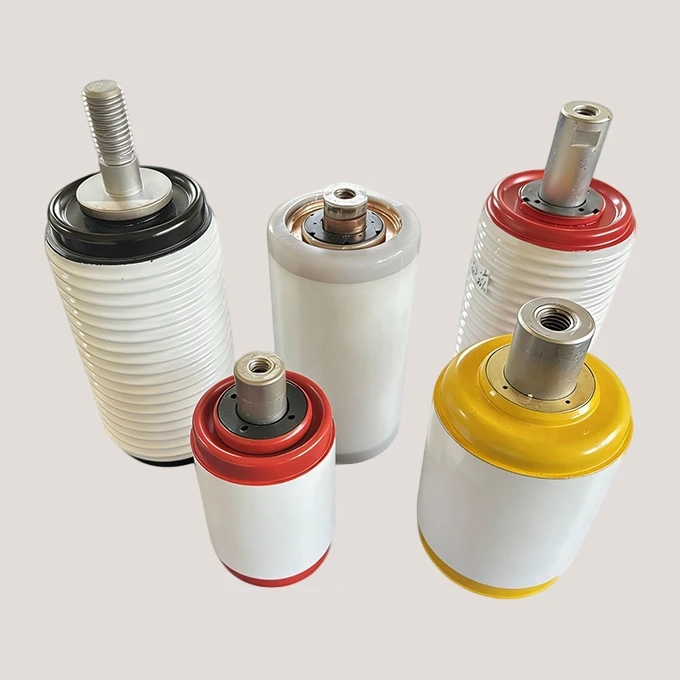

Tedarikçisi olarakYüksek Gerilim Kesici, yüksek kaliteli ürünler ve teknik destek sağlamaya kararlıyız. BizimSeramik Vakum KesiciVeGerilim KesiciEn yüksek güvenlik ve performans standartlarını karşılayacak şekilde tasarlanmıştır.
Yüksek Gerilim Kesicileri satın almakla ilgileniyorsanız veya topraklama direnci testi hakkında daha fazla bilgiye ihtiyacınız varsa, daha fazla tartışma ve müzakere için lütfen bizimle iletişime geçmekten çekinmeyin.
Referanslar
- IEEE Standardı 81 - 2012, "Topraklama Sisteminin Toprak Direncini, Toprak Empedansını ve Toprak Yüzey Potansiyellerini Ölçmeye Yönelik IEEE Kılavuzu".
- Ulusal Elektrik Yasası (NEC), topraklama gereklilikleri için çeşitli basımlar.
